Komponen dan Cara Kerja HDD

https://www.gamerindo.netHDD atau yang sering disebut Harddisk atau Harddrive merupakan tempat atau hardware penyimpanan data pada sebuah komputer. HDD sangat mempengaruhi performa dari sebuah komputer. Kecepatan proses data dan transfer data harddisk akan mempengaruhi kinerja keseluruhan komputer. Komponen pada HDD yang berfungsi sebagai tempat penyimpan data adalah piringan cakram yang memiliki track khusus. Di bagian track terdapat segment-segment lagi yang sering kita sebut sebagai sector. Untuk melakukan operasi baca tulis data dari dan ke piringan, harddisk menggunakan head, yang berada di atas piringan. Head inilah yang selanjut bergerak mencari sector-sector tertentu untuk melakukan operasi. Waktu yang diperlukan untuk mencari sector disebut seek time. Setelah menemukan sector yang diinginkan, maka head akan berputar untuk mencari track. Waktu yang diperlukan untuk mencari track ini dinamakan latency. Harddisk merupakan media penyimpan yang didesain untuk dapat digunakan menyimpan data dalam kapasitas yang besar.

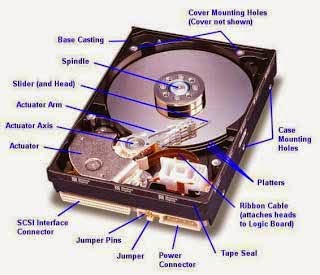

KOMPONEN HARDDISK
Spindle
Harddisk terdiri dari spindle yang menjadi pusat putaran dari keping-keping cakram magnetik penyimpan data. Spindle ini berputar dengan cepat, oleh karena itu harus menggunakan high quality bearing. Dahulu harddisk menggunakan ball bearing namun kini harddisk sudah menggunakan fluid bearing. Dengan fluid bearing maka gaya friksi dan tingkat kebisingan dapat diminimalisir. Spindle ini yang menentukan putaran harddisk. Semakin cepat putaran rpm harddisk maka semakin cepat transfer datanya.

Cakram Magnetik (Magnetic Disk)
https://www.gamerindo.netPada cakram magnetik inilah dilakukan penyimpanan data pada harddisk. Cakram magnetik berbentuk plat tipis dengan bentuk seperti CD-R. Dalam harddisk terdapat beberapa cakram magnetik. Harddisk yang pertama kali dibuat, terdiri dari 50 piringan cakram magnetik dengan ukuran 0.6 meter dan berputar dengan kecepatan 1.200 rpm. Saat ini kecepatan putaran harddisk sudah mencapai 10.000 rpm dengan transfer data mencapai 6.0 Gbps.

Read-write Head

Read-write Head adalah pengambil data dari cakram magnetik. Head ini melayang dengan jarak yang tipis dengan cakram magnetik. Dahulu head bersentuhan langsung dengan cakram magnetik sehingga mengakibatkan keausan pada permukaan karena gesekan. Kini antara head dan cakram magnetik sudah diberi jarak sehingga umur harddisk lebih lama. Read-write head terbuat bahan yang terus mengalami perkembangan, mulai dari Ferrite head, MIG (Metal-In-Gap) head, TF (Thin Film) Head, (Anisotropic) Magnetoresistive (MR/AMR) Heads, GMR (Giant Magnetoresistive) Heads dan sekarang yang digunakan adalah CMR (Colossal Magnetoresistive) Heads.

Enclosure
https://www.gamerindo.netEnclosure adalah lapisan luar pembungkus harddisk. Enclosure berfungsi melindungi semua bagian dalam harddisk agar tidak terkena debu, kelembaban dan hal lain yang dapat mengakibatkan kerusakan data. Dalam enclosure terdapat breath filter yang membuat harddisk tidak kedap udara, hal ini bertujuan untuk membuang panas yang ada didalam harddisk karena proses putaran spindle dan pembacaan Read-write head.

Interfacing Module
Interfacing modul berupa seperangkat rangkaian elektronik yang mengendalikan kerja bagian dalam harddisk, memproses data dari head dan menghasilkan data yang siap dibaca oleh proses selanjutnya. Interfacing modul yang dahulu banyak dipakai adalah sistem IDE (Integrated Drive Electronics) dengan sistem ATA yang mempunyai koneksi 40 pin. Teknologi terbaru dari interfacing module adalah teknologi Serial ATA (SATA). Dengan SATA maka satu harddisk ditangani oleh satu bus tersendiri didalam chipset, sehingga penanganannya menjadi lebih cepat dan efisien. Harddisk SATA sekarang perlahan sudah menggantikan harddisk ATA yang makin lama mulai hilang dari pasaran. Serial ATA yang terbaru adalah SATA III dengan kecepatan 6 Gb/s.

Sector & Tracks

Tracks adalah bagian yang terdapat pada sepanjanjang keliling lingkaran dari luar sampai ke dalam. Sedangkan sector adalah bagian dari tracks. Sectors memiliki jumlah bytes yang sudah diatur. Ada ribuan sector di dalam Harddisk.

CARA KERJA
Langkah Pertama
Dilakukan pengaksesan terhadap harddisk untuk melihat dan menentukan di lokasi sebelah mana informasi yang dibutuhkan ada di dalam ruang harddisk. Pada proses ini, aplikasi yang kita jalankan, Sistem operasi, sistem BIOS, dan juga driver-driver khusus (tergantung pada aplikasi yang kita jalankan) bekerja bersama-sama, untuk menentukan bagian mana dari harddisk yang harus dibaca.

Langkah Kedua
Harddisk akan bekerja dan memberikan informasi di mana data/informasi yang dibutuhkan tersedia, sampai kemudian menyatakan, “Informasi yang ada di track sekian sektor sekianlah yang kita butuhkan.” Nah pola penyajian informasi yang diberikan oleh harddisk sendiri biasanya mengikuti pola geometris. Yang dimaksud dengan pola geometris di sini adalah sebuah pola penyajian informasi yang menggunakan istilah silinder, track, dan sector. Ketika informasi ditemukan, akan ada permintaan supaya mengirimkan informasi tersebut melalui interface harddisk untuk memberikan alamat yang tepat (sektor berapa, track berapa, silinder mana) dan setelah itu informasi/data pada sector tersebut siap dibaca.

Langkah Ketiga
Pengendali program yang ada pada harddisk akan mengecek untuk memastikan apakah informasi yang diminta sudah tersedia pada internal buffer yang dimiliki oleh harddisk (biasanya disebut cache atau buffer). Bila sudah oke, pengendali ini akan menyuplai informasi tersebut secara langsung, tanpa harus melihat lagi ke permukaan pelat itu karena seluruh informasi yang dibutuhkan sudah dihidangkan di dalam buffer. Dalam banyak kejadian, harddisk pada umumnya tetap berputar ketika proses di atas berlangsung. Namun ada kalanya juga tidak, lantaran manajemen power pada harddisk memerintahkan kepada disk untuk tidak berputar dalam rangka penghematan energi. Papan pengendali yang ada di dalam harddisk menerjemahkan instruksi tentang alamat data yang diminta dan selama proses itu berlangsung, ia akan senantiasa siaga untuk memastikan pada silinder dan track mana informasi yang dibutuhkan itu tersimpan. Nah, papan pengendali ini pulalah yang kemudian meminta actuator untuk menggerakkan head menuju ke lokasi yang dimaksud. Ketika head sudah berada pada lokasi yang tepat, pengendali akan mengaktifkan head tersebut untuk melakukan proses pembacaan. Mulailah head membaca track demi track untuk mencari sektor yang diminta. Proses inilah yang memakan waktu, sampai kemudian head menemukan sektor yang tepat dan kemudian siap membacakan data/informasi yang terkandung di dalamnya.

Langkah Terakhir
Papan pengendali akan mengkoordinasikan aliran informasi dari harddisk menuju ke ruang simpan sementara (buffer, cache). Informasi ini kemudian dikirimkan melalui interface harddisk menuju sistem memori utama untuk kemudian dieksekusi sesuai dengan aplikasi atau perintah yang kita jalankan.


BAD SECTOR
Hardisk terdiri dari beberapa sector. Bad sector berarti ada sebagian sector di hardisk yang rusak. Akibatnya dapat membuat HDD error dan kehilangan data. Penyebab Bad Sector ada dua yaitu bad secara software dan hardware. Bad Sector yang disebabkan sofware masih bisa diperbaiki dengan software bad sector repair. Sedangkan Bad Sector yang diakibatkan karena rusaknya piringan, tidak dapat diperbaiki atau harus diganti baru.

Ciri-ciri Bad Sector
1. Komputer mulai lambat bahkan Leg.
2. Suara putaran HDD sering berhenti (macet-macet)
3. Rusak atau data hilang
4. HDD mati atau tidak bisa digunakan lagi kalau sudah parah.

Penyebab Bad Sector karena Software
Posisi data berantakan sehingga HDD kesulitan untuk membaca sector dimana posisi data berada. Ini bisa terjadi karena adanya Virus, software yang tidak kompetible, dan sebagainya. (Masih bisa diperbaiki)

Penyebab Bad Sector karenaHardware
1, Power Supply yang kurang bagus menyebabkan HDD kekurangan atau kelebihan tegangan.
2. Komputer sering mati secara mendadak akibat listrik mati atau anda mematikan dengan cara yang tidak benar. Ketika HDD sedang membaca data, tiba-tiba harus berhenti secara mendadak.

Demikianlah artikel dari saya, jika ada kekurangan atau kesalahan mohon beri saran supaya dapat diperbaiki.
